Vad är en lanserad offsetfena?
A Lanserad offsetfenaär en-högpresterande fenstruktur som vanligtvis används ifgamla fena kylflänsarför avancerade applikationer för termisk hantering.
Till skillnad från raka eller kontinuerliga fenor, bildas lanserade förskjutna fenor avskärning (lansning) och förskjutningfensegmenten i ett förskjutet mönster, vilket avsevärt förbättrar värmeöverföringseffektiviteten.
Denna fendesign är allmänt antagen ikraftelektronik, industriell utrustning, telekomsystem, energilagring och storskaliga kylaggregat,där både termisk prestanda och tillverkningsbarhet är avgörande.
Tillverkningsprocess av lanserade offsetfenkylare
A lanserad offset fena kylflänsär tillverkad avskärning och bockning av tunna aluminium- eller kopparremsorför att bilda en förskjuten uppsättning av diskontinuerliga fensegment. Detta "lansade och förskjutna" mönster ökar ytarean avsevärt och stör avsiktligt luftflödet, vilket förbättrar konvektiv värmeöverföringsprestanda.
Efter formning är fenpackningenfäst på en basplatta genom svetsning eller lödning, vilket resulterar i en-högpresterande kylfläns som vanligtvis används för kylning av elektronisk utrustning.
Tillverkningssteg av lanserade offsetfenor
1. Materialberedning och klyvning
Tunna metallplåtar-vanligtvisaluminium 1100 eller koppar 1100-matas in i en precisionsformningsmaskin.
Vid fördefinierade mellanlägen är materialetstansad eller slitsad, vilket skapar en serie parallella snitt över remsan. Dessa slitsar definierar enskilda fensegment samtidigt som de håller dem mekaniskt anslutna.
2. Offsetformning och vikning
Det slitsade materialet är sedanböjd till ett sicksack (vikt) mönster.
På grund av närvaron av slitsar kan varje fensegmentlateralt förskjuteni förhållande till intilliggande rader. Som ett resultat är luftflödeskanalerna förskjutna snarare än kontinuerliga.
Detta förskjutna arrangemang tvingar luftflödet att upprepade gånger ändra riktning,bryta det termiska gränsskiktetoch förbättra värmeöverföringseffektiviteten.

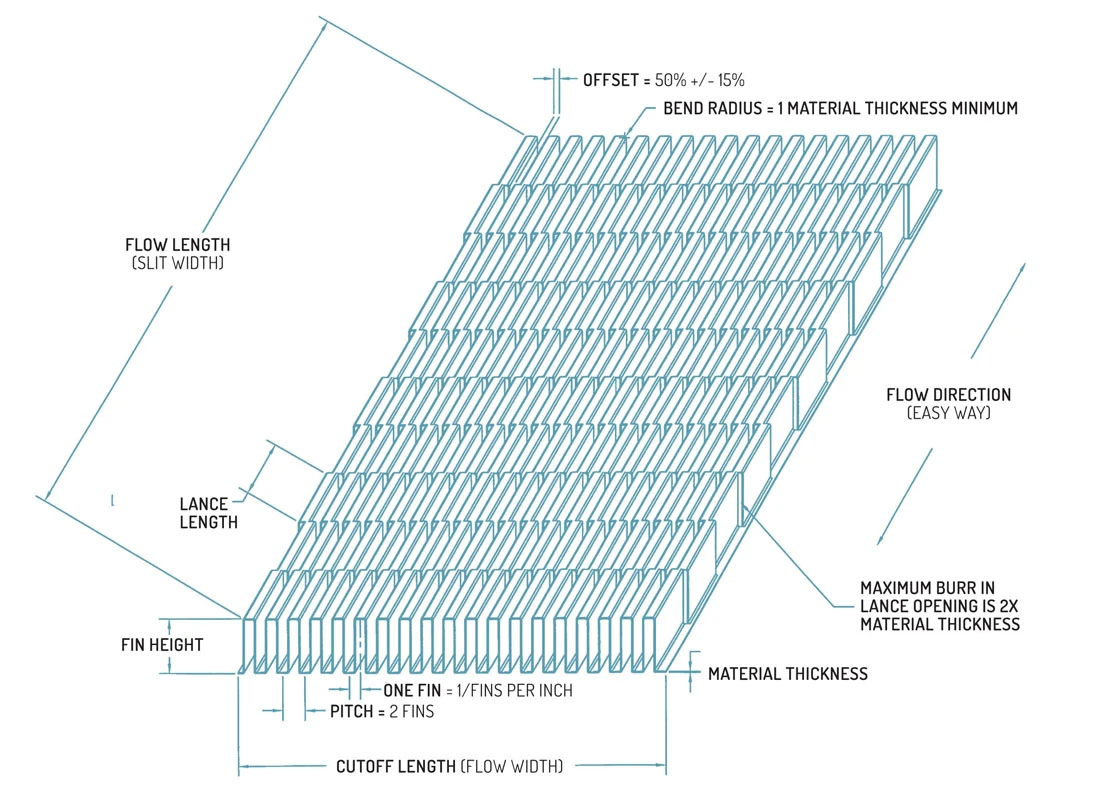

3. Slutlig geometriformning
Vid en eller två kontinuerliga formningsoperationer böjs fenorna vid askarp vinkel (vanligtvis nära 90 grader)för att uppnå den slutliga lanserade offset-fengeometrin.
Den färdiga fenstrukturen visar:
*** Diskontinuerliga, förskjutna fengångar
*** Hög fendensitet med kontrollerat luftflödesmotstånd
*** Konsekvent geometri lämplig för stor-produktion
När den väl har formats är fenenhetenlöd eller svetsad till en bottenplatta, som producerar en robust och termiskt effektiv kylflänskärna.
Viktiga egenskaper hos Lanced Offset Fin-kylflänsar
1. Avbruten och förskjuten fengeometri
Den förskjutna strukturen tvingar luftflödet tillsätt tillbaka och blanda upprepade gångerbryta det termiska gränsskiktet.
Resultat:
Förbättrad konvektiv värmeöverföring
Högre värmeavledningseffektivitet jämfört med raka fenor
2. Hög termisk prestanda med kompakt storlek
Eftersom luftflödet ständigt störs, levererar lanserade förskjutna fenor:
Hög värmeöverföringskoefficient
Stark prestation ipåtvingade konvektionsmiljöer
Detta gör dem lämpliga förapplikationer med hög effekttäthetdär utrymmet är begränsat.
3. Lätt struktur
Använda tunna-koppar- eller aluminiumplåtar:
Minskar den totala kylflänsens vikt
Förbättrar strukturell effektivitet utan att offra termisk prestanda
Detta är särskilt viktigt förstora kylflänsenheteroch transportera-känslig utrustning.
4. Utmärkt för storskalig-produktion
Lanced offset fenor är väl lämpade för:
Automatiserade formningsprocesser
Hög-volym, repeterbar tillverkning
Jämfört med bearbetade eller bundna fenor erbjuder denna struktur:
Lägre enhetskostnad i stor skala
Stabil dimensionell konsistens
Kortare produktionscykler
5. Flexibla materialalternativ
Vanliga material inkluderar:
Koppar C1100
Extremt hög värmeledningsförmåga
Idealisk för design med hög-effekt och hög-värme-
Aluminium 1100
Lätt och korrosionsbeständig
Kostnads-effektivt för kylningslösningar för stora-områden
Materialval kan optimeras utifråntermiska krav, viktgränser och kostnadsmål.
Lanced Offset Fin som en del av Folded Fin Heat Sink Technology
Lanced offset fen kylflänsar tillhör den bredare kategorin avvikta fena kylflänsar, som används i stor utsträckning inom industriell värmehantering.
Förutom lanserade offsetfenor inkluderar vikta fenstrukturer även:
Raka vikta fenor
Kontinuerlig fengeometri för applikationer med lågt tryckfall
Vågiga fenor
Böjda fenprofiler som balanserar luftflödesmotstånd och värmeöverföring
Varje fenstil uppfyller olika krav på värme och luftflöde och kan anpassas efter specifika systemdesigner.
Typiska applikationer av lanserade offset fena kylflänsar
På grund av sin höga effektivitet och skalbara tillverkning, används lanserade offset-flänsar ofta i:
*** Strömriktare och omvandlare
*** Energilagring och batterisystem
*** Telekom och nätverksutrustning
*** Industriella styrsystem
*** Hög-LED och elektroniska höljen
Varför välja Lanced Offset Fin Kylflänsar?
Lanced offset fen kylflänsar erbjuder enbalanserad lösningkombinerande:
***Hög termisk prestanda
***Lätt struktur
***Bevisad tillverkningsbarhet
***Kostnadseffektivitet i stor skala
För ingenjörer och systemdesigners som sökerpålitlig och hög-effektiv kylning, lanserad offset fenteknologi är fortfarande en av de mest effektiva lösningarna för hopfällda fenor som finns tillgängliga idag.
Redo att implementera Lanced Offset Fin Cooling?
Som beskrivits ovan ger lanserade förskjutna kylflänsar en optimal balans mellan hög termisk prestanda, strukturell effektivitet och kostnadseffektiv-tillverkningsbarhet för krävande applikationer inom kraftelektronik, telekom och energilagring.
Om ditt nuvarande projekt står inför termiska utmaningar som kräver en pålitlig,-högeffektiv kyllösning kan vårt ingenjörsteam hjälpa dig.Vi är specialiserade på skräddarsydd designoch volymproduktion av avanceradevikta fena kylflänsar, inklusive lanserade offset-designer skräddarsydda för dina specifika termiska, rumsliga och budgetmässiga krav.
Kontakta oss idagför en konfidentiell konsultation eller för att begära en offert.
