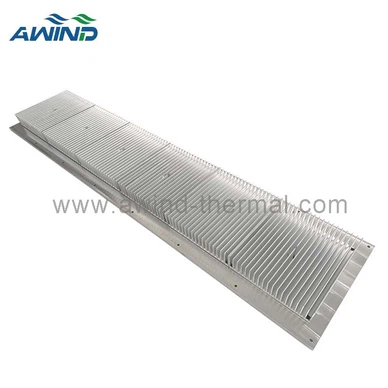

Large Heat Sink Assembly

Stora kylflänsar och kylflänsmonteringslösningar: Stort extruderat aluminium + plattdesign för hög-effektkylning

För elektronik med hög-effekt, industriella styrsystem och energiutrustning kan ett kylfläns i en enda-bit ofta inte ge tillräcklig termisk prestanda. Det är här astor kylflänsenhetblir väsentligt.

Vårt anpassade-designadekylflänsenheter, kombineraextruderade kylflänsar av aluminiummedprecisionsbearbetade-aluminiumplåtar, ger enastående värmeavledning, strukturell stabilitet och ett estetiskt rent utseende.

Vad är en kylflänsmontering?

A kylflänsmonteringhänvisar till en kylande struktur gjord genom att integrera flera komponenter-vanligtvis en alu-extruderad kylfläns och en platt aluminiumplatta.
Denna struktur gör att värme kan absorberas från plattan och överföras effektivt till den lamellförsedda sektionen, som sedan avleder värme till den omgivande luften.

Våra sammansättningar kan tillverkas istora storlekar, inklusive:

* Längd: upp till 1,5 meter

* Bredd: cirka 35 mm

* Tjocklek och fenhöjd kan anpassas

Detta gör lösningen lämplig för långa linjära värmekällor eller utrustning som kräver utökad täckning.

Aluminum heat sink plate

Hur den stora kylflänsenheten fungerar

Designen använder en kombination av:

Alu extruderade fenor- ger stor yta

Grundplatta i aluminium- kontaktar värmekällan direkt

Monteringsprocess

Vi för-bearbetarprecisionsmonteringshålpå både aluminiumplattan och den extruderade kylflänsen.

De två delarna ärinriktade och fixerade med skruvar.

Detta skapartät ytkontakt, vilket minimerar termiskt motstånd.

När värmekällan kommer i kontakt med aluminiumplattan överförs värme snabbt genom plattan till de extruderade fenorna.

Fenorna ökar ytarean avsevärt, vilket möjliggör effektiv konvektionskylning.

Denna struktur säkerställer både stabilitet och utmärkt termisk prestanda.

Varför använda aluminiumextrudering + aluminiumplåt?

1. Utmärkt värmeledningsförmåga

Aluminium är lätt men erbjuder mycket god värmeledningsförmåga. När plattan absorberar värme från utrustningen sprider den värmen effektivt till de extruderade fenorna.

2. Förbättrad yta

De extruderade fenorna ger flera luftflödeskanaler, som hjälper värmen att avledas snabbare under naturlig konvektion eller forcerad -luftkylning.

3. Stark mekanisk struktur

Använd skruvar för att låsa ihop plattan och kylflänsen:

Säkerställer tät kontakt

Minskar termiskt motstånd

Förbättrar hållbarhet och långsiktig-stabilitet

4. Flexibla storleksalternativ

Stora strukturer (som1,5 m längd) kan inte tillverkas av ett enda stycke med ren extrudering.
Att kombinera delar genom montering är därför den idealiska och kostnadseffektiva lösningen-.

Utseende av hög-kvalitet och ren design

En viktig fördel med våra kylflänsenheter ärutmärkt ytfinish och professionellt utseende.
Tack vare hög-extrudering, CNC-bearbetning, gradning och kontrollerad montering är slutprodukten: Smidig, enhetlig, visuellt tilltalande, Lämplig för utsatta installationsmiljöer där estetik spelar roll. Detta gör kylflänsen inte bara funktionell utan också attraktiv.
