Introduktion

I dagens värld av hög-elektronisk elektronik-från servrar och växelriktare till LED-belysning och elfordon-är hantering av värme avgörande för prestanda och tillförlitlighet. Det visar statistikenöver 55 % av elektroniska fel är temperaturrelaterade-. När enheterna blir mindre och kraftfullare kommer traditionella kylningsmetoder ofta till korta. Angevärmerör kylfläns: en passiv, mycket effektiv värmehanteringslösning som kombinerar principerna för fas-värmeöverföring med avancerade fendesigner.

Den här omfattande guiden går igenom allt du behöver veta om kylflänsar med värmerör: hur de fungerar, deras nyckelkomponenter, olika typer, prestandatester och hur du väljer rätt för din applikation. Vi kommer också att jämföra värmerör med ångkammarteknik för att hjälpa dig att fatta välgrundade tekniska beslut.

Vad är ett värmerör?

Innan du dyker in i värmerörs kylflänsar är det viktigt att förstå den grundläggande frågan:vad är avärmerör?

A värmerörär en värme-överföringsenhet som kombinerar principerna för både värmeledningsförmåga och fasövergång för att effektivt överföra värme mellan två fasta gränssnitt. Först patenterad av RS Gaugler från General Motors 1942 och senare självständigt utvecklad av George Grover vid Los Alamos National Laboratory 1963, har värmerör blivit oumbärliga i modern elektronikkylning.

Skönheten med ett värmerör ligger i dess enkelhet: det innehåller inga rörliga delar, kräver ingen extern ström och kan överföra värme hundratals gånger mer effektivt än en solid kopparstav med samma dimensioner.

Hur fungerar värmerör?

Förståelsehur fungerar värmerörär avgörande för alla som är involverade i värmehantering. Operationen är beroende av en kontinuerlig avdunstning-kondenseringscykel:

Fyra-cykeln

Indunstning: Vid den heta gränsytan (förångarsektionen) förvandlas en vätska i kontakt med en termiskt ledande fast yta till ånga genom att absorbera värme från den ytan.

Ångflöde: Ångan färdas sedan längs värmeröret till det kalla gränssnittet (kondensorsektionen), driven av tryckgradienten som skapas under förångningen.

Kondensation:Ångan kondenserar tillbaka till vätska i den kallare änden, vilket frigör det latenta förångningsvärmet.

Returflöde:Vätskan återgår till den heta gränsytan genom kapillärverkan (via en vekestruktur), centrifugalkraft eller gravitation, och cykeln upprepas.

Denna fas-ändringsmekanism resulterar i eneffektiv värmeledningsförmåga 100 till 1000 gånger högreän den för fast koppar, vilket gör att värme kan transporteras över avstånd med minimalt temperaturfall.

Värmerörsstruktur och komponenter

Ett typiskt värmerör består av tre huvuddelar:

1. Kuvert

Det förseglade röret som innehåller arbetsvätskan. Vanliga material inkluderar:

Koppar: Vanligast för elektronikkylning, utmärkt värmeledningsförmåga

Aluminium: Lätt, används med ammoniakarbetsvätska för rymdfarkoster

Rostfritt stål: För hög-temperatur eller korrosiva miljöer

2. Vekens struktur

Det porösa fodret inuti röret som använder kapillärverkan för att återföra kondenserad vätska. Vanliga veketyper inkluderar:

Sintrat rör

Pulversintring + grunt spår

3. Arbetsvätska

Vätskan väljs baserat på driftstemperaturområdet:

Heat Pipe Kylfläns: Komplett montering

A värmerör kylflänsintegrerar ett eller flera värmerör i en flänsad struktur (vanligtvis aluminium eller koppar) för att skapa en komplett kyllösning. Värmerören fungerar som super-värmeledare och förflyttar snabbt värme från basen till fenorna, där den avleds genom konvektion (med eller utan fläkt).

Tillverkningsprocess

Tillverkning av värmerör: Röret fylls med arbetsvätska, evakueras och försluts.

Finfäste: fenor fästs på värmerören med metoder som:

Lödning/Llödning: Ger stark metallurgisk bindning med lågt termiskt motstånd

Blixtlåsfenor (försedda/vikta): Stämplade och vikta fenor gled över rör för hög fendensitet

Embedded/Press Fit: Värmerör inpressade i räfflad bottenplatta

Typer av värmerörskonstruktioner

Här är huvudtyperna av värmerörskonstruktioner:

1. Sintrad värmerör

Tillverkning: Kopparpulver sintras på innerväggen

Skenbar densitet: Återspeglar pulverpartikelstorlek och oregelbundenhet; Pulver med lägre skenbar densitet hjälper till att förhindra bildning av en "bågbro" under fyllning

Fördelar: Stark kapillärkraft, fungerar i alla riktningar (inklusive anti-gravitation)

Typisk användning: CPU-kylare,-högeffektelektronik

2. Räfflade värmerör

Tillverkning: Grunda eller djupa spår extruderas eller bearbetas inuti röret

Fördelar: Hög permeabilitet, lågt motstånd mot vätskeflöde

Antal tänder: D6: 80-100 teeth, D8: 135 teeth

Typisk användning: Horisontella eller gravitationsstödda-applikationer

3. Komposit värmerör (sintrad + räfflad)

Tillverkning: Kombinerar spår för vätskeflöde med sintrade skikt för ytterligare kapillärkraft

Fördelar: Högre Q-max än rena sintrade rör, utmärkt anti-tyngdkraftsprestanda

Designhänsyn: Vid delvis pulver-fylld kräver negativ vinkeltestning särskild uppmärksamhet

Typisk användning: Krävande applikationer som kräver både horisontell och anti-gravitationsprestanda

4. Tunt/flexibelt värmerör

Arbetsprincip: När värme tillförs vid förångningssektionen, förångas arbetsvätskan och kommer in i ångkanalerna, kondenseras sedan och återvänder via kapillärkraften

Kontrollparametrar:

Partikelstorleksfördelning: grövre pulver=högre porositet, högre permeabilitet

Central stavstorlek: Påverkar sintrade lagertjocklek och ångkanalstorlek

Pulverfyllningsdensitet: Relaterad till fyllningsmaskinens vibrationsfrekvens

Sintringstemperatur: 900~1030 grader i cirka 9 timmar

Vapor Chamber vs Heat Pipe: Vilket är bättre?

En vanlig fråga inom värmehantering ärångkammarevs värmerör-vilken teknik ska du välja? Båda arbetar enligt samma fas-förändringsprincip, men de skiljer sig åt i geometri och tillämpning.

Viktiga skillnader

ångkammare

Prestandajämförelse

Ångkammare erbjuder i allmänhet20–30 % bättre värmeledningsförmågaän motsvarande värmerörsuppsättningar i trånga utrymmen. Men värmerör utmärker sig när du behöver flytta värme över längre avstånd (t.ex. från GPU nära moderkortets kant till bakre avgasflänsar).

När du ska välja varje

Välj värmerör när :

You need to transport heat over distances >100 mm

Det finns plats för större fenhögar och flera fläktar

Kostnadskontroll är en prioritet

Enheten kan utsättas för fysisk stress (värmerör är mer mekaniskt motståndskraftiga)

Välj ångkammare när :

Utrymmet är extremt begränsat (tunna enheter)

Du måste sprida värme över ett stort område snabbt

Du har att göra med hotspots med hög värmeflödestäthet

Ansökan kan motivera högre kostnad

Värmerörs prestandaparametrar och testning

För att säkerställa kvalitet genomgår värmerör rigorösa tester:

1. Begränsningar för värmetransport

Det finns fem primära värmetransportbegränsningar som bestämmer maximal värmeledningskapacitet:

Dekapillärgränsär vanligtvis den begränsande faktorn vid design av värmerör, och den påverkas starkt av driftsorientering och vekens struktur.

2. Delta T (AT) test

Mäter temperaturskillnaden mellan förångaren och kondensorns ändar. En mindre ΔT indikerar bättre isotermisk prestanda. Branschstandard:100 % inspektion med ΔT Mindre än eller lika med 5 grader.

3. Q-max test

Bestämmermaximal värmetransportkapacitet(i watt) innan veken torkar ut. Detta beror på vekens struktur, vätska och orientering.

4. Säkerhets-/sprängningstest

Värmerör är tryckkärl testade för att tåla höga temperaturer utan att läcka. Typiskfeltemperatur: 320 graderför läckage.

5. Termisk resistansberäkning

För ett värmerör av koppar/vatten med veke av pulvermetall, ungefärliga riktlinjer för termiskt motstånd:

Förångare/kondensor: 0,2 grader /W/cm² (baserat på ytterytan)

Axiell: 0,02 grader /W/cm² (baserat på ångutrymmets tvärsnittsarea)-

Exempel: För ett 1,27 cm diameter, 30,5 cm långt värmerör som avleder 75W med 5 cm förångare och kondensorlängder, beräknas ΔT ≈ 3,4 grader.

Fördelar med Heat Pipe Kylflänsar

Ultra-hög värmeledningsförmåga: Överför värme 100–1000 gånger bättre än fast koppar

Isotermisk drift: Temperaturskillnaden mellan förångare och kondensor mycket liten

Lätt och kompakt: Möjliggör tunn design för modern elektronik

Inga rörliga delar: Tyst drift och hög tillförlitlighet

Brett driftområde: Från kryogena (-243 grader) till högtemperaturapplikationer (1000 grader)

Passiv drift: Ingen extern strömkälla krävs

Vanliga material: Mässing vs. lila koppar

Att förstå materialskillnader är avgörande för kylflänsdesign:

Lila koppar (C1100)

Renhet: >99,9% ren koppar

Värmeledningsförmåga: Utmärkt

Ansökningar: Värmeledningar, rörledningar för vattenkylningsplattor

Egenskaper: Bättre ledningsförmåga och värmeöverföring än mässing

Mässing (koppar-zinklegering)

Sammansättning: Koppar + zink (kopparhalt vanligtvis 60-80%)

Egenskaper: Högre hårdhet, bra duktilitet, bättre korrosionsbeständighet

Ansökningar: Strukturella komponenter, vattenkylningsplattfogar

Egenskaper: Bra oxidationsbeständighet, lägre värmeledningsförmåga än ren koppar

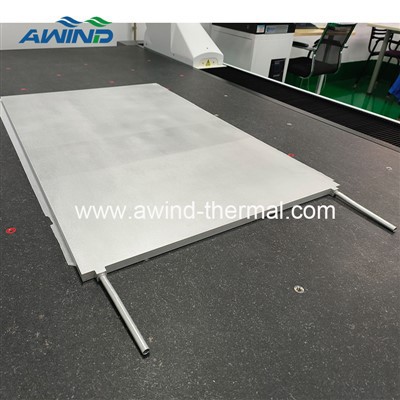

Inbäddad kopparrör kallplatta

Kombinerar båda materialen för att utnyttja deras fördelar: lila koppar för snabb värmeledning, mässing för korrosionsbeständighet och strukturell stabilitet.

Designöverväganden och urvalsguide

Steg 1: Definiera krav

Värmebelastning (Q): Hur många watt behöver förbrukas?

Högsta tillåtna temperatur: T_korsningeller T_fall

Omgivningsförhållanden: Luftflöde, temperatur, utrymmesbegränsningar

Orientering: Kommer värmerör att fungera horisontellt, vertikalt eller mot gravitationen?

Steg 2: Välj Wick Type Based on Orientation

Steg 3: Bestäm värmerörets storlek och kvantitet

Diameter: Vanliga storlekar 4mm, 6mm, 8mm. Större diametrar transporterar mer värme men kräver mer utrymme

Antal rör: Flera värmerör som används parallellt för att sprida värme och minska termisk motstånd

Steg 4: Findesign

Finmaterial: Aluminium (lätt, kostnads-effektiv) eller koppar (högre ledningsförmåga)

Fendensitet: Fler fenor ökar ytan men kan begränsa luftflödet

Bifogningsmetod: Lödförband ger bästa termiska prestanda

Tillämpningar över branscher

Kylflänsar med värmerör används i olika applikationer:

Vanliga frågor

F: Läcker värmerör någonsin eller går sönder?

Värmerör av hög-kvalitet är förseglade och testade för sprängtryckstolerans. De har mycket lång livslängd men kan misslyckas om de punkteras eller används över Q-max-gränserna.

F: Kan värmerör böjas?

Ja, men noggrann böjning krävs för att undvika veck som begränsar ångflödet. Riktlinjerna för minsta böjradie måste följas.

F: Hur beräknar jag hur många värmerör jag behöver?

Detta beror på den totala värmebelastningen och varje rörs Q-max. Termisk simulering (CFD) rekommenderas för komplexa konstruktioner.

F: Är en svart kylfläns bättre?

Nej-medan svarta ytor strålar något bättre är konvektion den dominerande kylmekanismen för kylflänsar med flänsar. Färg har försumbar effekt på prestanda.

F: Varför inte göra hela kylflänsen av koppar?

Koppar är tungt, dyrt och svårare att bearbeta. Att kombinera värmerör av koppar med aluminiumfenor ger en utmärkt balans mellan prestanda, vikt och kostnad.

F: Vad är skillnaden mellan värmerör och ångkammare?

Värmerör överför värme linjärt (1D), medan ångkammare sprider värme över en yta (2D). Ångkammare är bättre för tunna enheter med hög värmeflödestäthet.

F: Kan värmerör fungera i vilken riktning som helst?

Sintrade vekvärmerör fungerar i alla riktningar på grund av starka kapillärkrafter. Räfflade vekvärmerör kräver gravitationshjälp.

Slutsats

Kylflänsar med värmerör är oumbärliga för modern-högeffektelektronik. Genom att dra nytta av teknik för fas-förändringar levererar de exceptionell termisk prestanda i kompakta, pålitliga förpackningar. Oavsett om du behöver en standarddesign eller en helt skräddarsydd lösning, kommer att förstå grunderna-veketyper, material, testning och urvalskriterier- hjälpa dig att uppnå optimal kylning.

För applikationer som kräver ultra-tunna profiler eller som hanterar extrem värmeflödestäthet,ångkammarkylningkan vara det överlägsna valet. Men för de flesta elektronikkylningsapplikationer som kräver värmetransport över distans,värmerör kylflänsarförbli den mest kostnadseffektiva och pålitliga lösningen-.
